UV Module System

设备业务部 UV SYSTEMS
使用

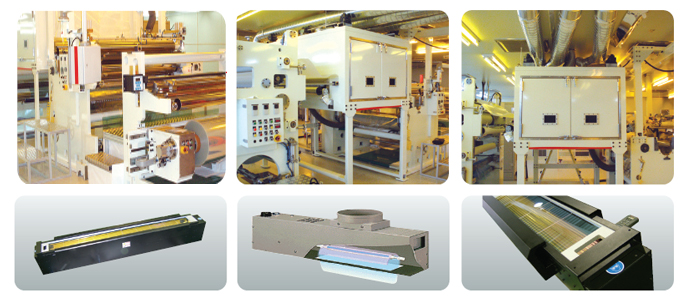

各种光学薄膜（偏光片、反射膜、扩散膜等）
各种Graphics部门(Offset、Gravure、OPV、Screen等)
PDP表面UV固化工艺及其他各种UV固化工艺

特点

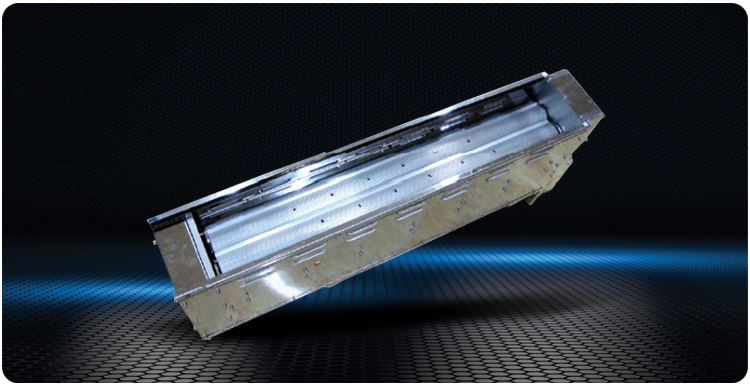

以小型结构的UV照射设备（模块）和电源设备组成，适用及安装比较简单
模块设备对1KW~40KW容量的灯标准化，容易构筑应用系统
印刷设备制造、涂层设备制造、FPD生产线等对UV固化没有基本知识的领域也能利用本模块化的系统简单构筑UV固化系统
使用必要的模块和电源设备，可以节省设备生产成本
支持各种输出入信号，与设备的接口比较容易
操作时快门开/操作一时停止时执行快门关闭，一时停止时防止产品表面的热损伤
灯头内部安装的快门进行开/关闭，适合Roll to Roll方式的工艺
适用Sliding Type的Lamp Housing，Lamp更换比较容易

规格
Description UVMH401
UVMF401		 ... UVMH1001
UVMF1001		 UVMH1201
UVMF1201		 UVMH1401
UVMF1401		 UVMH1601
UVMF1601		 UVMH1801
UVMF1801		 UVMH2001
UVMF2001		 可选
模块
尺寸
 长度 747 ... 1,347 1,547 1,747 1,947 2,147 2,347
宽度 505 ... 505 505 505 505 505 505
高度 205 ... 247 247 247 247 247 247
外壳材料 [SUS or Steel]
有效固化宽度(mm) 300 ... 900 1,050 1,200 1,400 1,600 1,800
UV
LAMP		 汞灯 ○ ○ ○ ○ ○ ○ ○ ○ ○
金属灯 ○ ○ ○ ○ ○ ○ ○ ○ ○
弧长 400 ... 1,000 1,200 1,400 1,600 1,800 2,000 2,200
总长度 520 ... 1,120 1,320 1,520 1,720 1,920 2,120 2,320
Lamp Load 60~160 ○
灯功率 4 ... 10 12 14 16 18 20 ○
冷却方式 强制空冷式 850
排气扇 ○ ○ ○ ○ ○ ○ ○ ○
反光罩 Aluminum ○ ○ ○ ○ ○ ○ ○ ○ ○
Cold Mirror ○ ○ ○ ○ ○ ○ ○ ○ ○
Cold Filter ○ ○ ○ ○ ○ ○ ○ ○ ○
快门 ○ ○ ○ ○ ○ ○ ○ ○ ○
快门动作方式 气动
电源供应设备   - 电子镇流器
  - 磁感应性UV变压器
  - 容电器方式：恒流控制
  - 抗流方式：恒流控制
  - 混合动力UV变压器
  - 回授方式：回授电力控制		 ○
控制
界面
 控制信号   - PLS或自动控制系统的远程(外部)控制及监测信号(5~24V)
  - 灯亮灯信号
  - 灯灭灯信号
  - 快门打开信号
  - 快门关闭信号		 Standard
监测信号   - 等待信号
  - 灯亮灯确认信号
  - 灯亮灯失败信号
  - 快门出错信号
  - 冷却风扇出错信号
  - 过热警报信号		 Standard
1. 上述规格为了提高产品的性能或改善质量，会不另通知的情况下更改。
2. 可以制作上述规格以外的产品。
