MIR MODULE SYSTEM

设备业务部 MIR SYSTEMS
介绍高效率MIR干燥技术

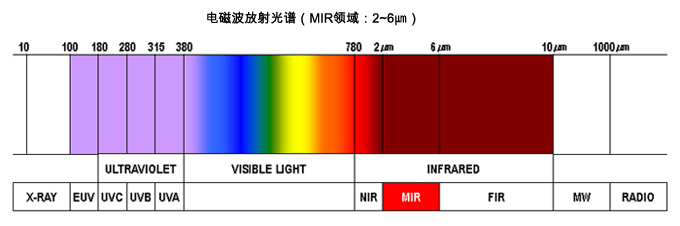

是波长范围为2.0~6.0㎛的电磁波，称之为中红外线（Medium wave Infra Red）。
热辐射是指组成物质的原子团因热而浮起，结果辐射电磁波的现象，称之为温度辐射或热放射。
MIR能源具有干燥涂层金属或非金属系列产品最适合的波段。尤其，干燥水性涂料、高分子树脂（塑料）、 玻璃等时具有优秀的高效率。
类似于现有的IR干燥系统，在IR放射波长对实际干燥形成较大影响的波段。

高效率MIR干燥系统的优点
以小巧结构的MIR照射模块设备和电源设备组成，适用和安装容易。
模块设备对于各种结构的容量形成标准化，容易构筑应用系统。
对印刷设备制造、涂层设备制造、FPD生产线等的MIR干燥无基本知识的领域也能利用本模块化的系统简单构筑MIR干燥系统。
只能使用必要的模块和电源设备，可减少设备制造成本。
支持各种输出入信号，与周围设备的接口容易。

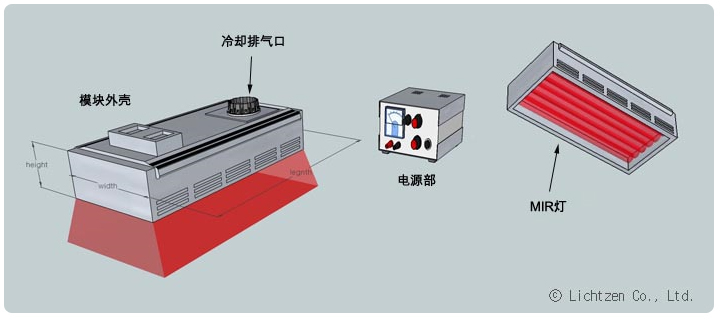

系统外观

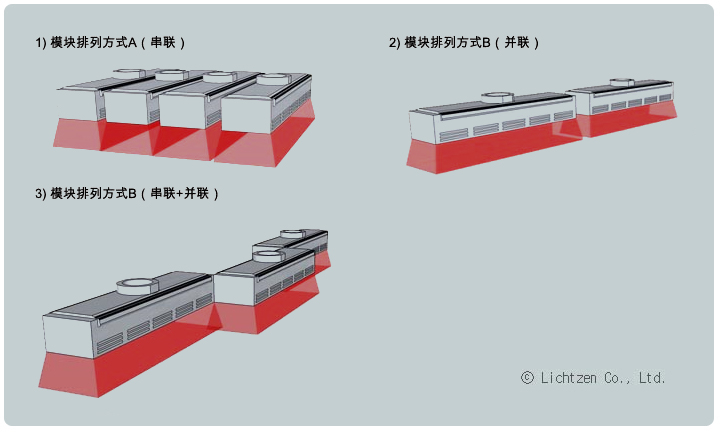

系统组成方法

系统规格


项目 型号（LINE数&容量）
MS4-8 MS3-6   MS6-13 MS9-19 MS12-13 MS21-25 MS12-13
  模块外壳 (Module Housing)
模块
尺寸

长度 (L)

1070

1070

   1070 1070 1000 1000 1000

宽度 (W)

 200 200   400 900 460 460 460
高度 (H)

350

350



350

350

350

350

350

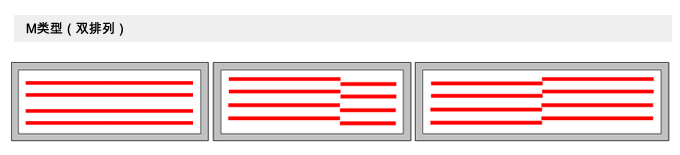

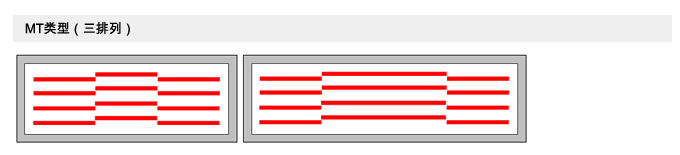

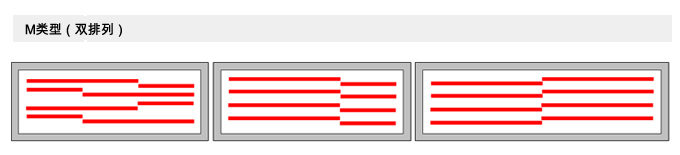

灯排列方式
输送器方向为准

 横 横   横 横 纵 纵 斜

外壳尺寸
(SUS / Steel)

○

○



○

○

 ○ ○ ○

有效干燥宽度 (mm)

600

600



600

600

800

800

800

MIR灯

弧长 (mm)

 700 700

700

700

 350 350 350

总长度 (mm)

 850 850   850 850 500 500 500

灯容量 (W)

 2100 2100

2100

2100

1050

1050

1050

Wattage / Cm
(W/Cm)

30 W/Cm

灯电压 (V)

 110 110   110 110 55 55 55

模块
容量

灯数量 (EA)

 4 3   6 9 12 24 12

模块容量 (kW)

8.4

 6.3   12.6

18.9

 12.6 25.2 12.6

输入电源

220V, 1P

220V, 3P



220V, 3P

220V, 3P

 220V, 3P 220V, 3P 220V, 3P

冷却方式（空冷式）

○

○



○

○

 ○ ○ ○

反光镜（不锈钢/铝）

○

○



○

○

 ○ ○ ○

防爆结构（可选）

TBA

TBA



TBA

TBA

TBA

TBA

TBA
※ 备注
1. MIR灯的结构或排列方法可按照顾客的要求用不同于上述的结构组成。
2. 模块长度=灯总长度+220mm，模块宽度=可变/高度相同

电源供应设备 (Power Supply)

输入电源

AC220V, 1P/3P, 60 Hz



SCR

型号

LT-2050A

LT-2030A



LT-2050A

LT-2075A

LT-2030A

LT-2050A

LT-2050A

容量 (A)

50A

30A



50A

75A

30A / 30A

50A / 50A

50A / 50A

区间控制


控制
界面

控制信号
(External a Unit)

PLC及自动控制系统使用的远程(外部)控制及监测信号(5 ~ 24V接触点)

灯On信号


灯Off信号

输出控制信号 (0 ~ 100%)



状态信号
(Unit a External)

灯亮灯信号


灯亮灯失败信号
冷却风扇出错信号
过热警报信号
过电流信号
操作模式 自动 / 手动

HMI
(Human Machine Interface)

触摸屏（可选）



尺寸

TBA

TBA



TBA

TBA

 TBA TBA TBA

电源箱材质

不锈钢 / 钢材

重量 (kg)

TBA

TBA



TBA

TBA

 TBA TBA TBA

防爆结构（可选）

TBA

TBA



TBA

TBA

 TBA TBA TBA
※ 备注
1. 上述规格为了提高产品的性能或改善质量，会不另通知的情况下更改。
2. 上述规格以外的产品，可按照用户的用户定制型制作。
项目 型号（LINE数&容量）
MD4-13 MD3-11   MD6-19 MD3-13 MD6-25
  模块外壳 (Module Housing)
模块
尺寸

长度 (L)

1470

1470



1470

 1820 1820

宽度 (W)

 300 300   600 900 900
高度 (H)

350

350



350

350

350



灯排列方式
（输送器方向为准）

 横 横   横 横 纵

外壳材质
(SUS / Steel)

○

○



○

○

 ○

有效干燥宽度 (mm)

950

950



950

1300

1300



MIR
灯

弧长 (mm)

 700 350 700 350   700 350 700 700

总长度 (mm)

 850 500 850 500   850 500 850 850

灯容量 (W)

 2100 1050 2100 1050   2100 1050

2100

2100



Wattage / Cm
(W/Cm)

30 W/Cm

灯电压 (V)

 110 55 110 55   110 55 110 110

模块
容量

灯数量 (EA)

 4 4 3 3   6 6 6 12

容量 (kW)

 8.4 4.2 6.3 4.2   12.6 6.3

模块容量 (kW)

220V, 1P

220V, 3P



220V, 3P

220V, 3P

 220V, 3P
输入电源

220V, 1P

220V, 3P



220V, 3P

220V, 3P

220V, 3P



冷却方式（空冷式）

○

○



○

○

 ○

反光镜（不锈钢/铝）

○

○



○

○

 ○

防爆结构（可选）

TBA

TBA



TBA

TBA

TBA


※ 备注
1. MIR灯的结构或排列方法可按照顾客的要求用不同于上述的结构组成。
2. 模块长度=灯总长度+220mm，模块宽度=可变/高度相同

电源供应设备 (Power Supply)

输入电源

AC220V, 1P/3P, 60 Hz



SCR

型号名

LT-2075A

LT-2050A



LT-2075A

LT-2050A

LT-2100A



容量 (A)

75A

50A



75A

50A

100A



区间控制

1 Zone

1 Zone



1 Zone

1 Zone

1 Zone


控制
界面

控制信号
(External a Unit)

PLC及自动控制系统使用的远程(外部)控制及监测信号(5 ~ 24V接触点)

灯On信号


灯Off信号

输出控制信号 (0 ~ 100%)



监测信号
(Unit a External)

灯亮灯信号


灯亮灯失败信号
冷却风扇信号
过热警报信号
过电流信号
操作模式 自动 / 手动

HMI
(Human Machine Interface)

触摸屏（可选）



尺寸

TBA

TBA



TBA

TBA

 TBA

电源箱材质

不锈钢/钢材

重量 (kg)

TBA

TBA



TBA

TBA

 TBA

防爆结构（可选）

TBA

TBA



TBA

TBA

 TBA
※ 备注
1. 上述规格为了提高产品的性能或改善质量，会不另通知的情况下更改。
2. 上述规格以外的产品，可按照用户的用户定制型制作。
项目 型号（LINE数&容量）
MT03-10 MT6-19 MT9-28 MT3-13 MT6-25 MT9-38 MT3-19 MT6-38
  模块外壳 (Module Housing)
模块
尺寸

长度 (L)

1520

1520

1520

1870

1870

1870

2570

2570

宽度 (W)

 300 600 900 300 600 900 600 900
高度 (H)

350

350

350

350

350

350

350

350

灯排列方式
(输送器方向为准)

 横 横 横 横 横 纵 横 横

外壳尺寸
(SUS / Steel)

○

○

 ○

○

○

 ○ ○ ○

有效干燥宽度 (mm)



950

950

1300

1300

1300

2000

2000

MIR
灯

弧长 (mm)

 350 350 350 700 350 700 350 700 350 700 700

总长度 (mm)

 500 500 500 850 500 850 500 850 500 850 850

灯容量 (W)

 1050 1050 1050 2100 1050 2100 1050 2100 1050 2100 2100

Wattage / Cm
(W/Cm)

30 W/Cm

灯电压 (V)

 55 55 55 110 55 110 55 110 55 110 110

모듈
용량

灯数量 (EA)

 9 18 27 3 6 6 12 9 18 9 18

容量 (kW)

       6.3 6.3 12.6 12.6 18.9 18.9

模块容量 (kW)

9.45

18.9

 28.35

12.6

25.2

 37.8 18.9 37.8
输入电源

220V, 3P

220V, 3P

220V, 3P

220V, 3P

220V, 3P

220V, 3P

220V, 3P

220V, 3P

冷却方式（空冷式）

○

○

 ○

○

○

 ○ ○ ○

反光镜（不锈钢/铝）

○

○

 ○

○

○

 ○ ○ ○

防爆结构（可选）

TBA

TBA

 TBA

TBA

TBA

TBA

 TBA TBA
※ 备注
1. MIR灯的结构或排列方法可按照顾客的要求用不同于上述的结构组成。
2. 模块长度=灯总长度+220mm，模块宽度=可变/高度相同

电源供应设备 (Power Supply)

输入电源

AC220V, 1P/3P, 60 Hz



SCR

型号名

LT-2050A

LT-2075A

LT-2100A

LT-2050A

LT-2100A

LT-2075A

LT-2075A

LT-2075A

容量 (A)

50A

75A

100A

50A

100A

75A - 2

75A

75A - 2

区间控制

1 Zone

1 Zone

 1 Zone

1 Zone

1 Zone

3 Zone

3 Zone

3 Zone
控制
界面

控制信号
(External a Unit)

及自动控制系统使用的远程(外部)控制及监测信号(5 ~ 24V接触点)

灯On信号


灯Off信号

输出控制信号



检测信号
(Unit a External)

灯亮灯信号


灯亮灯失败信号
冷却风扇出错信号
过热警报信号
过电流信号
操作模式 自动 / 手动

HMI
(Human Machine Interface)

触摸屏（可选）



尺寸

TBA

TBA

TBA

TBA

TBA

 TBA

TBA

TBA

电源箱材质

Stainless Steel or Steel (Optional)

重量

TBA

TBA

TBA

TBA

TBA

 TBA

TBA

TBA

防爆结构（可选）

TBA

TBA

TBA

TBA

TBA

 TBA

TBA

TBA
※ 备注
1. 上述规格为了提高产品的性能或改善质量，会不另通知的情况下更改。
2. 上述规格以外的产品，可按照用户的用户定制型制作。
