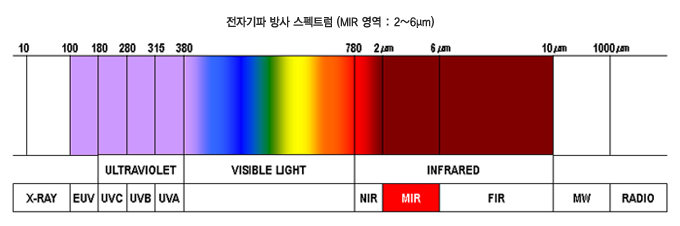

파장영역 2.0 ~ 6.0 ㎛ 범위의 전자기파이며, 중적외선 (Medium wave Infra Red) 이라고 함.
열복사란 물질을 구성하는 원자의 집단이 열에 의해서 들뜨게 되어, 그 결과 전자기파 (電磁氣波)를 복사하는 현상을 말하며, 온도복사 혹은 열방사 (熱放射) 라고도 한다.

MIR 에너지는 코팅된 금속이나, 비금속 계열의 제품건조에 가장 적합한 파장대역을 가지고 있으며, 특히, 수성도료, 고분자수지(플라스틱), 유리등의 건조에 있어 탁월한 고효율 특성을 가지고 있다.

기존의 IR 건조시스템과 유사하며, IR 방출파장에서 실제 건조에 가장 영향을 주는 파장대역이다.


① 에너지 효율 우수
① - 중적외선 에너지는 전력 에너지를 전자기파로 변환하여 매질에 직접 광속으로 전달하여 에너지 효율이 매우 높다.
① - 근적외선 건조방식과 달리 기존 IR/열풍 시스템의 건조조건(온도, 도료의 건조특성)을 유지하면서 고효율 건조가 가능하다.

② 높은 에너지 흡수율 -> 고효율/고속 건조
① - 코팅된 금속, 고분자 수지(플라스틱, 각종 필름류 등), 유리제품(LCD, PDP, CRT 등), 수용성 도료(잉크, 페인트, 래커 등)
① - 등은 중적외선 영역 즉, 2~6μm 파장대역에서 월등한 에너지 흡수력을 가지고 있으므로, 우수한 에너지 전달 특성과 아울러
① - 고효율 및 고속 건조가 가능하다.

③ 기존 열풍건조와 같은 전통적인 방법에 비해 건조 공정이 매우 빠르다.
④ 컴팩트한 구조의 MIR 모듈장치와 전원장치로 구성되어 적용 및 설치가 용이하다.
⑤ 다양한 용량의 모듈장치가 표준화 되어 있어 응용시스템을 쉽게 구현할 수 있다.
⑥ MIR건조에 대한 기본 지식이 없는 분야(인쇄, 코팅, FPD 등) 에도 모듈화된 시스템을 적용하여 간편하게 MIR 건조 시스템을
⑥ 구축할 수 있다.
⑦ MIR 모듈과 전원장치만 필요로 하므로 설비제조 원가를 줄일 수 있다.
⑧ 다양한 입출력 신호가 지원되며, 주변장치와의 인터페이스가 용이하다.

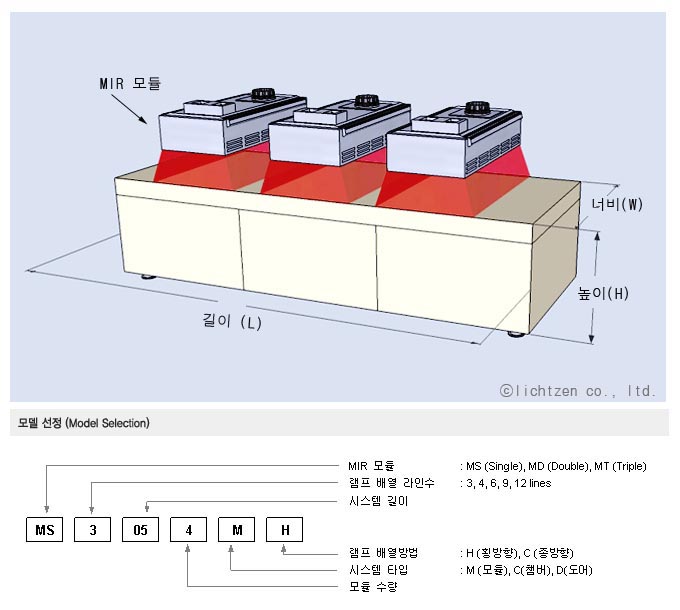

항목 모 델 (사이즈)
MS 3054 H MS 6053 H MS 9108 H MS 12063 C MS 21063 C 비 고
시스템
사이즈

길이 (L) mm

 5000 5000 10000 6000 6000

폭 (W) mm

 1070 1070 1070 1000 1000 모듈형 기준
높이 (H) mm

1350

1350

1350

1350

1350



컨베이어 높이
(Hc) mm

 800 800 800 800 800

모듈 높낮이 조절장치

선택사양 선택사양 선택사양 선택사양 선택사양

컨베이어 속도 (m/min)

0 ~ 5

0 ~ 5

0 ~ 5

0 ~ 5

0 ~ 5



컨베이어 재질

테프론 / SUS

테프론 / SUS

테프론 / SUS

테프론 / SUS

테프론 / SUS

메쉬 벨트

컨베이어 센터 조정장치

선택사양 선택사양 선택사양 선택사양 선택사양
흡착 시스템 선택사양 선택사양 선택사양 선택사양 선택사양
정전기 제거장치 선택사양 선택사양 선택사양 선택사양 선택사양


모둘 수량

4 3 8 3 3
모듈
타입		 모델

MS3-6

MS6-13

MS9-19

MS12-13

MS21-25



길이 (L) mm

 1070 1070 1070 1000 1000

폭 (W) mm

 200 400 900 500 500

높이 (H) mm

350

350

350

350

350



램프 배열 방법

횡 횡 횡 종 종

하우징 재질 (SUS / Steel)

 ○ ○ ○ ○ ○

유효 건조폭 (mm)

 600 600 600 800 800

MIR
램프

발광장 (mm)

 700 700 700 350 350

전장 (mm)

 850 850 850 500 500

램프 용량 (W)

 2100 2100 2100

1050

1050



Wattage / Cm
(W/Cm)

30 W/Cm

램프 전압 (V)

 110 110 110 55 55

모듈
용량

램프 수량 (EA)

 3 6 9 12 24

모듈 용량 (kW)

6.3

 12.6

18.9

 12.6

25.2



입력 전원

220V, 3P

220V, 3P

220V, 3P

220V, 3P

220V, 3P



배기

N/A

N/A

N/A

N/A

N/A



냉각 (공냉)

 ○ ○ ○ ○ ○

리플렉터 (SUS / 알루미늄)

 ○ ○ ○ ○ ○

방폭구조 (선택사양)

N/A

 N/A N/A N/A N/A
  ※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.

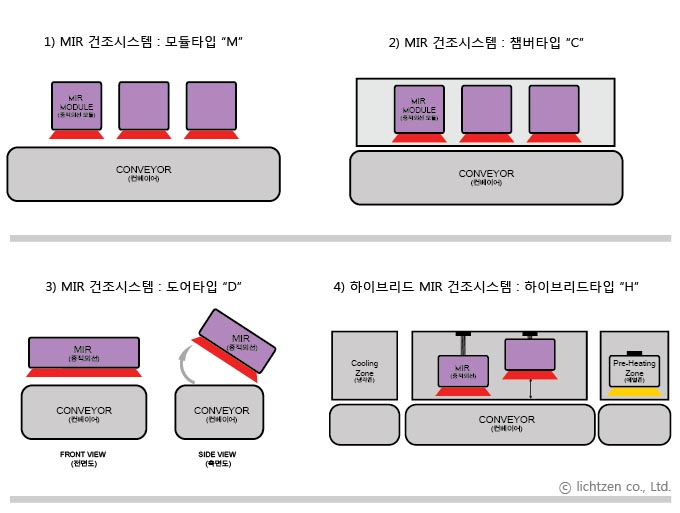

2. 건조로 길이 = 가변, 건조로 폭 : (챔버형 = 모듈길이 + 300 mm), (모듈형 = 모듈길이), 건조로 높이 = 800 mm + 가변.



전원공급장치 (Power Supply)

입력 전원

AC220V, 1P/3P , 60 Hz



SCR

모델

LT-2030A

LT-2050A

LT-2075A

LT-2030A

LT-2050A



용량 (A)

30A

50A

75A

30A / 30A

50A / 50A



수량 (Ea)

 4 3 8 3/3 3/3
모듈 존 제어 ○ ○ ○ ○ ○
가열 존 제어

1 Zone

1 Zone

1 Zone

3 Zone

3 Zone


제어
인터
페이스

제어신호
(External a Unit)

PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점)

램프 On 신호


램프 Off 신호

출력 제어 신호 (0 ~ 100%)



상태신호
(Unit a External)

램프 점등 신호


램프 점등실패 신호
냉각팬 에러 신호
과열 경보 신호
과전류 신호
운용 모드 자동 / 수동

HMI
(Human Machine Interface)

 터치스크린

선택사양

사이즈

TBA

TBA

TBA

TBA

TBA



외함 재질

Stainless Steel or Steel

선택사양

중량

TBA

TBA

TBA

TBA

TBA



방폭 구조 (선택사양)

TBD

TBD

TBD

TBD

TBD

선택사양

  ※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.


항목 모 델 (사이즈)
MS 9158 H MD 6158 H MS 12103 H MS 24156 H Remark
  시스템 (System)
시스템
사이즈

길이 (L) mm

15000

15000

 10000 13000

폭 (W) mm

1370

 2120 1300 1300 챔버형 기준
높이 (H) mm

1350

1350

1350

1350



컨베이어 높이
(Hc) mm

800

800

800

800



모듈 높이 조절 장치

선택사양

선택사양

 선택사양 선택사양

컨베이어 속도 (m/min)

0 ~ 5

0 ~ 5

0 ~ 5

0 ~ 5



컨베이어 재질

테프론 / SUS

테프론 / SUS

테프론 / SUS

테프론 / SUS

 메쉬 타입

컨베이어 센터 조정장치

선택사양 선택사양 선택사양 선택사양
흡착 시스템 선택사양 선택사양 선택사양 선택사양
정전기 제거장치 선택사양 선택사양 선택사양 선택사양

  MIR 건조존 (MIR Drying Zone)

건조존 길이 (LM) mm

8000

8000

 5000 5000
모듈 수량 8 8 3 6
모듈
타입		 모델

MS9-19

MD6-25

MS12-13

MS24-25



길이 (L) mm

 1070

1820

 1000 1000

폭 (W) mm

900

900

 500 500

높이 (H) mm

350

350

350

350



램프 배열 방법

횡 횡 종 종

하우징 재질 (SUS / Steel)

 ○ ○ ○ ○

유효 건조폭 (mm)

 600

1300

 800 800

MIR
램프

발광장 (mm)

 700 700 350 350

전장 (mm)

 850 850 500 500

램프 용량 (W)

 2100 2100 1050 1050

Wattage / Cm
(W/Cm)

30 W/Cm

램프 전압 (V)

 110 110 55 55

모듈
용량

램프 수량 (EA)

 9 12 12 24

모듈 용량 (kW)

18.9

 25.2

12.6

 25.2

입력 전원

220V, 3P

220V, 3P

220V, 3P

220V, 3P



배기

○ ○ ○ ○

냉각 (공냉)

 ○ ○ ○ ○

리플렉터 (SUS / 알루미늄)

 ○ ○ ○ ○

방폭구조 (선택사양)

TBD

 TBD TBD TBD
  ※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 건조로 길이 = 가변, 건조로 폭 : (챔버형 = 모듈길이 + 300 mm), (모듈형 = 모듈길이), 건조로 높이 = 800 mm + 가변.

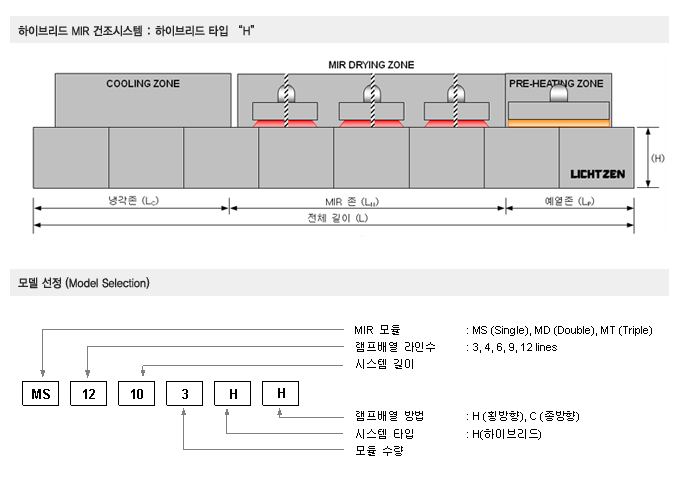

예열 존 (Pre-Heating Zone)

예열 존 길이 (LP) mm

2000

2000

2000

2000



히터 타입 (MIR / Hot Air)

○

○

○

○

 선택사양

목표 온도

80 ℃

80 ℃

80 ℃

80 ℃

Adjustable


냉각 존 (Cooling Zone)

냉각 존 길이 (LC) mm

5000

5000

3000

5000



냉각 방식

Air / Cooled Air

Air / Cooled Air

Air / Cooled Air

Air / Cooled Air



목표 온도

40 ℃

40 ℃

40 ℃

40 ℃




전원공급장치 (Power Supply)

입력 전원

AC220V, 1P/3P, 60 Hz



SCR

 모델

LT-2075A

LT-2050A

LT-2030A

LT-2050A



용량 (A)

75A

50A

30A / 30A

50A / 50A



수량 (Ea)

 8 16 6 6
모듈 존별 제어 ○ ○ ○ ○
가열 존 제어

8 Zone

8 Zone

3 Zone

6 Zone



제어
인터
페이스

제어신호
(External a Unit)

PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점)
램프 On 신호
램프 Off 신호

출력 제어 신호 (0 ~ 100%)



감시신호
(Unit a External)

램프 점등 신호


램프 점등실패 신호
냉각팬 에러 신호
과열 경보 신호
과전류 신호

운용 모드

 자동 / 수동

HMI
(Human Machine Interface)

 터치스크린

선택사양

사이즈

TBA



TBA

TBA



외함 재질

Stainless Steel or Steel

 선택사양

중량

TBA



TBA

TBA



방폭구조 (선택사양)

TBD



TBD

TBD

선택사양
  ※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.
