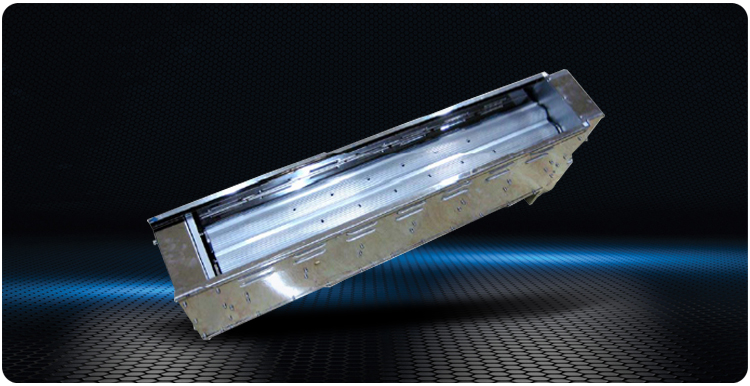

UV Module System

장비사업부 UV SYSTEMS

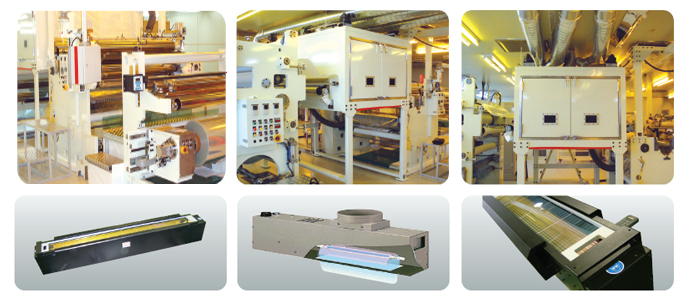

적용
각 종 광학필름 (프리즘 시트, 반사 시트, 확산 시트 등)
각 종 Graphics 부문 (Offset, Gravure, OPV, Screen 등)
PDP 표면 UV 경화공정 및 기타 다양한 UV 경화 공정

특징
컴팩트한 구조의 UV 조사장치(모듈)와 전원장치로 구성되어 적용 및 설치 용이
1KW~40KW용량의 램프에 대해 모듈장치가 표준화 되어 있어 응용 시스템을 쉽게 구축 가능
인쇄장비제조, 코팅설비제조, FPD생산라인 등 UV경화에 대한 기본지식이 없는 분야에도 본 모듈화된 시스템을 이용하여 간편하게 UV 경화시스템을 구축 할 수 있음
필요한 모듈과 전원장치 사용으로 설비 제조 원가를 줄일 수 있음
다양한 입출력 신호가 지원되므로 주변 장비와의 인터페이스가 용이
작업 시 셔터 open / 작업 일시 정지 시 셔터 Close를 수행하므로 일시 정지 시 제품표면의 열에 의한 손상 방지
램프헤드 내부에 장착된 셔터가 OPEN / CLOSE를 행하며 Roll to Roll 방식의 공정에 적합
Sliding Type의 Lamp Housing 적용으로 Lamp 교체 용이

사양
Description UVMH401
UVMF401		 ... UVMH1001
UVMF1001		 UVMH1201
UVMF1201		 UVMH1401
UVMF1401		 UVMH1601
UVMF1601		 UVMH1801
UVMF1801		 UVMH2001
UVMF2001		 선택
사양
모듈
사이즈		 길이 747 ... 1,347 1,547 1,747 1,947 2,147 2,347
폭 505 ... 505 505 505 505 505 505
높이 205 ... 247 247 247 247 247 247
하우징 소재 [SUS or Steel]
유효경화 폭(mm) 300 ... 900 1,050 1,200 1,400 1,600 1,800
UV
LAMP		 수은램프 ○ ○ ○ ○ ○ ○ ○ ○ ○
메탈램프 ○ ○ ○ ○ ○ ○ ○ ○ ○
발광장 400 ... 1,000 1,200 1,400 1,600 1,800 2,000 2,200
전장 520 ... 1,120 1,320 1,520 1,720 1,920 2,120 2,320
Lamp Load 60~160 ○
램프용량 4 ... 10 12 14 16 18 20 ○
냉각방식 강제 공랭식 850
배기 팬 ○ ○ ○ ○ ○ ○ ○ ○
반사갓 Aluminum ○ ○ ○ ○ ○ ○ ○ ○ ○
Cold Mirror ○ ○ ○ ○ ○ ○ ○ ○ ○
Cold Filter ○ ○ ○ ○ ○ ○ ○ ○ ○
셔터 ○ ○ ○ ○ ○ ○ ○ ○ ○
셔터동작 방식 공압
전원공급장치   - 전자식 안정기
  - 자기식 UV 트랜스포머
  - 콘덴서 방식 : 정전류 제어
  - 쵸크 방식 : 정전력 제어
  - 하이브리드 UV 트랜스포머
  - 피드백 방식 : 피드백 전력제어 		○
제어
인터
페이스		 제어신호   - PLS 또는 자동제어시스템을 위한 원격(외부)제어 및 감시신호 (5~24V)
  - 램프 점등 신호
  - 램프 소등 신호
  - 셔터 열림 신호
  - 셔터 닫힘 신호 		Standard
감시신호   - 대기 신호
  - 램프 점등 확인 신호
  - 램프 점등 실패 신호
  - 셔터 에러 신호
  - 냉각 팬 에러 신호
  - 과열 경보 신호 		Standard
1. 상기 사양은 제품은 성능향상이나 품질개선을 위하여 예고없이 변경될 수 잇습니다.
2. 상기 사양 이외의 제품도 제작 가능합니다.
