MIR MODULE SYSTEM

장비사업부 MIR SYSTEMS


	고효율 MIR 건조기술의 소개

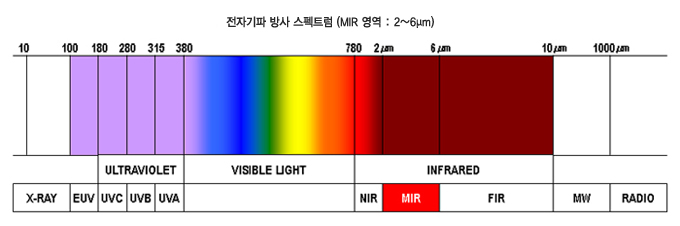

	파장영역 2.0 ~ 6.0 ㎛ 범위의 전자기파이며, 중적외선 (Medium wave Infra Red) 이라고 함.
	열복사란 물질을 구성하는 원자의 집단이 열에 의해서 들뜨게 되어, 그 결과 전자기파 (電磁氣波)를 복사하는 현상을 말하며, 온도복사 혹은 열방사 (熱放射) 라고도 한다.
	MIR 에너지는 코팅된 금속이나, 비금속 계열의 제품건조에 가장 적합한 파장대역을 가지고 있으며, 특히, 수성도료, 고분자수지(플라스틱), 유리등의 건조에 있어 탁월한 고효율 특성을 가지고 있다.
	기존의 IR 건조시스템과 유사하며, IR 방출파장에서 실제 건조에 가장 영향을 주는 파장대역이다.

MIR 건조시스템의 이점

	컴팩트한 구조의 MIR조사모듈장치와 전원장치로 이루어져, 적용 및 설치가 용이하다.
	다양한 구조의 용량에 대하여, 모듈장치가 표준화 되어 있어, 응용시스템을 쉽게 구축할 수 있다.
	인쇄장비제조, 코팅설비제조, FPD 생산라인 등의 MIR 건조에 대한 기본지식이 없는 분야에서도 본 모듈화된 시스템을 이용하여 간편하게 MIR 건조시스템을 구축할 수 있다.
	필요한 모듈과 전원장치만을 사용할 수 있으므로, 설비제조원가를 줄일 수 있다.
	다양한 입출력 신호가 지원되므로, 주변장비와의 인터페이스가 용이하다.

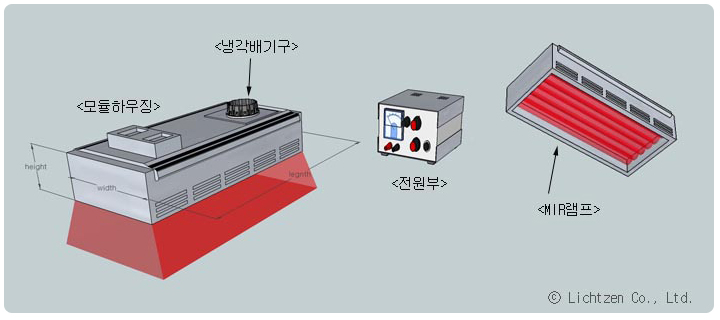

	시스템 외관

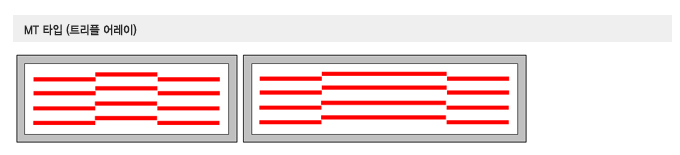

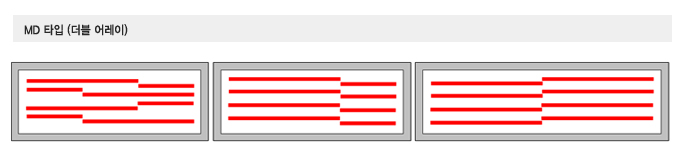

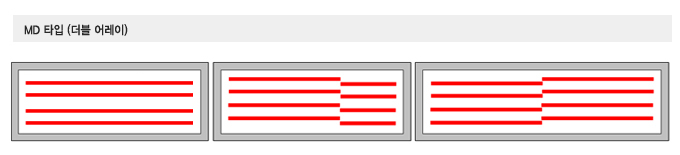

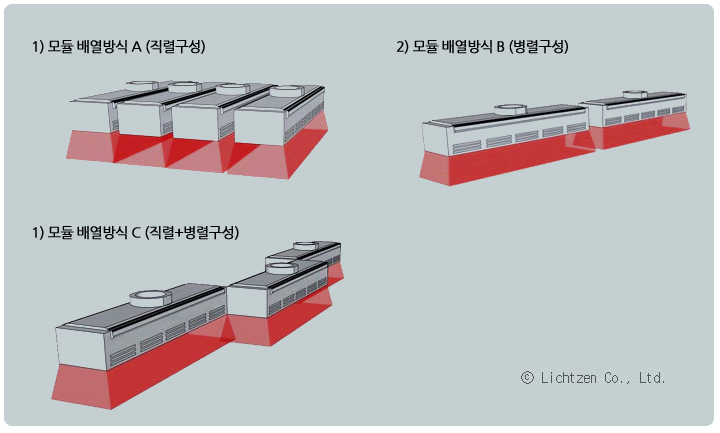

	시스템 구성 방법

	시스템 사양

※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = 램프전장 + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.

전원공급장치 (Power Supply)
입력 전원		AC220V, 1P/3P, 60 Hz
SCR	모델	LT-2050A	LT-2030A	LT-2050A	LT-2075A	LT-2030A	LT-2050A	LT-2050A
	용량 (A)	50A	30A	50A	75A	30A / 30A	50A / 50A	50A / 50A
구간 제어
제어 인터 페이스	제어신호 (External a Unit)	PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점)
		램프 On 신호
		램프 Off 신호
		출력 제어 신호 (0 ~ 100%)
	상태신호 (Unit a External)	램프 점등 신호
		램프 점등실패 신호
		냉각팬 에러 신호
		과열 경보 신호
		과전류 신호
운용 모드		자동 / 수동
HMI (Human Machine Interface)		터치 스크린 (선택사양)
사이즈		TBA	TBA	TBA	TBA	TBA	TBA	TBA
전원박스 재질		스테인레스 스틸 / 스틸
중량 (kg)		TBA	TBA	TBA	TBA	TBA	TBA	TBA
방폭 구조 (선택사양)		TBA	TBA	TBA	TBA	TBA	TBA	TBA

※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.

※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = (램프전장(합) ? 100) + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.

전원공급장치 (Power Supply)
입력 전원		AC220V, 1P/3P, 60 Hz
SCR	모델명	LT-2075A	LT-2050A	LT-2075A	LT-2050A	LT-2100A
	용량 (A)	75A	50A	75A	50A	100A
구간 제어		1 Zone	1 Zone	1 Zone	1 Zone	1 Zone
제어 인터 페이스	제어신호 (External a Unit)	PLC 혹은 자동제어시스템 을 위한 원격 (외부) 제어 및 감시신호 (5 ~ 24V 접점)
		램프 On 신호
		램프 Off 신호
		출력 제어 신호 (0 ~ 100%)
	감시신호 (Unit a External)	램프 점등 신호
		램프 점등실패 신호
		냉각팬 에러 신호
		과열 경보 신호
		과전류 신호
운용 모드		자동 / 수동
HMI (Human Machine Interface)		터치 스크린 (선택사양)
사이즈		TBA	TBA	TBA	TBA	TBA
전원박스 재질		스테인레스 스틸 / 스틸
중량 (kg)		TBA	TBA	TBA	TBA	TBA
방폭 구조 (선택사양)		TBA	TBA	TBA	TBA	TBA

※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 모듈길이 = (램프전장(합) - 200 ) + 220 mm, 모듈 폭 = 가변 / 높이는 동일함.

전원공급장치 (Power Supply)
입력 전원		AC220V, 1P/3P, 60 Hz
SCR	모델명	LT-2050A	LT-2075A	LT-2100A	LT-2050A	LT-2100A	LT-2075A	LT-2075A	LT-2075A
	용량 (A)	50A	75A	100A	50A	100A	75A - 2	75A	75A - 2
구간 제어		1 Zone	1 Zone	1 Zone	1 Zone	1 Zone	3 Zone	3 Zone	3 Zone
제어 인터 페이스	제어신호 (External a Unit)	PLC 혹은 자동제어시스템 을 위한 원격 (외부) 제어 및 감시신호 (5 ~ 24V 접점)
		램프 On 신호
		램프 Off 신호
		출력 제어 신호 (0 ~ 100%)
	감시신호 (Unit a External)	램프 점등 신호
		램프 점등실패 신호
		냉각팬 에러 신호
		과열 경보 신호
		과전류 신호
운용 모드		자동 / 수동
HMI (Human Machine Interface)		터치 스크린 (선택사양)
사이즈		TBA	TBA	TBA	TBA	TBA	TBA	TBA	TBA
전원박스 재질		Stainless Steel or Steel (Optional)
중량 (kg)		TBA	TBA	TBA	TBA	TBA	TBA	TBA	TBA
방폭 구조 (선택사양)		TBA	TBA	TBA	TBA	TBA	TBA	TBA	TBA
