SPOT UV

MIR DRY SYSTEM

장비사업부 MIR SYSTEMS

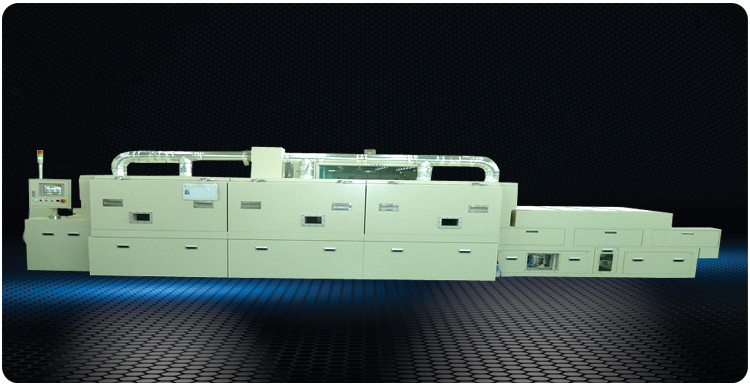

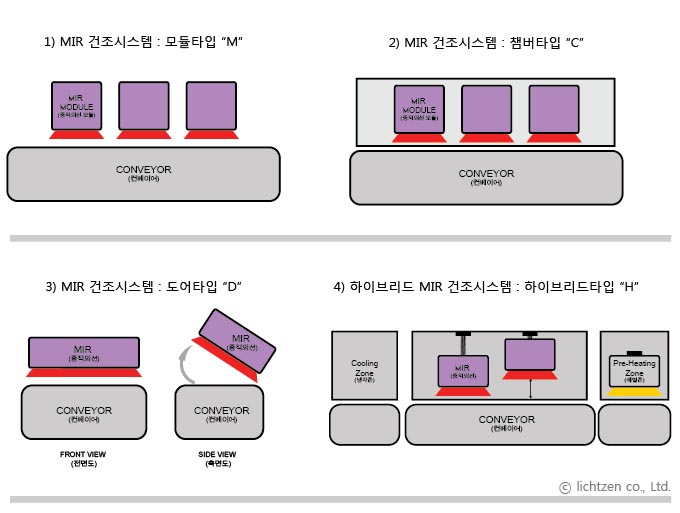

	시스템 구성방법

	시스템 사양

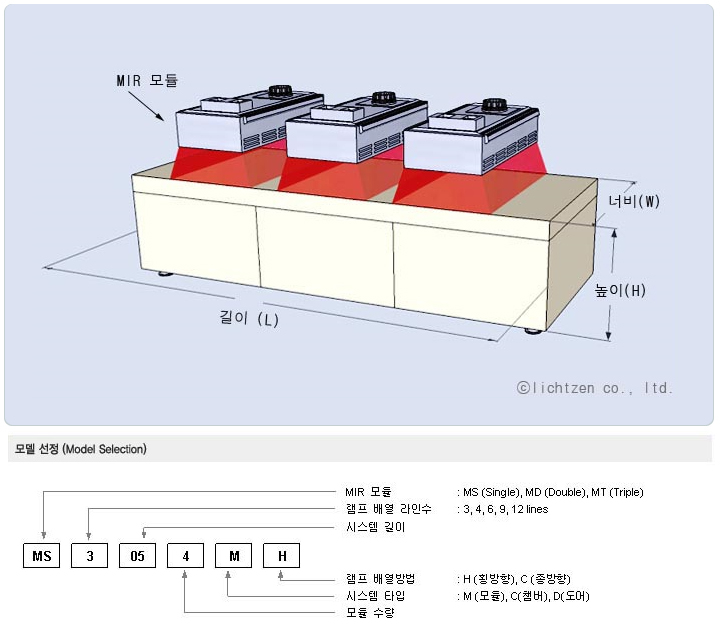

항목		모 델 (사이즈)
항목		MS 3054 H	MS 6053 H	MS 9108 H	MS 12063 C	MS 21063 C	비 고
시스템 사이즈	길이 (L) mm	5000	5000	10000	6000	6000
	폭 (W) mm	1070	1070	1070	1000	1000	모듈형 기준
	높이 (H) mm	1350	1350	1350	1350	1350
	컨베이어 높이 (Hc) mm	800	800	800	800	800
모듈 높낮이 조절장치		선택사양	선택사양	선택사양	선택사양	선택사양
컨베이어 속도 (m/min)		0 ~ 5	0 ~ 5	0 ~ 5	0 ~ 5	0 ~ 5
컨베이어 재질		테프론 / SUS	테프론 / SUS	테프론 / SUS	테프론 / SUS	테프론 / SUS	메쉬 벨트
컨베이어 센터 조정장치		선택사양	선택사양	선택사양	선택사양	선택사양
흡착 시스템		선택사양	선택사양	선택사양	선택사양	선택사양
정전기 제거장치		선택사양	선택사양	선택사양	선택사양	선택사양

모둘 수량		4	3	8	3	3
모듈 타입	모델	MS3-6	MS6-13	MS9-19	MS12-13	MS21-25
	길이 (L) mm	1070	1070	1070	1000	1000
	폭 (W) mm	200	400	900	500	500
	높이 (H) mm	350	350	350	350	350
램프 배열 방법		횡	횡	횡	종	종
하우징 재질 (SUS / Steel)		○	○	○	○	○
유효 건조폭 (mm)		600	600	600	800	800
MIR 램프	발광장 (mm)	700	700	700	350	350
	전장 (mm)	850	850	850	500	500
	램프 용량 (W)	2100	2100	2100	1050	1050
	Wattage / Cm (W/Cm)	30 W/Cm
	램프 전압 (V)	110	110	110	55	55
모듈 용량	램프 수량 (EA)	3	6	9	12	24
	모듈 용량 (kW)	6.3	12.6	18.9	12.6	25.2
	입력 전원	220V, 3P	220V, 3P	220V, 3P	220V, 3P	220V, 3P
배기		N/A	N/A	N/A	N/A	N/A
냉각 (공냉)		○	○	○	○	○
리플렉터 (SUS / 알루미늄)		○	○	○	○	○
방폭구조 (선택사양)		N/A	N/A	N/A	N/A	N/A

※ 비고
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다.
2. 건조로 길이 = 가변, 건조로 폭 : (챔버형 = 모듈길이 + 300 mm), (모듈형 = 모듈길이), 건조로 높이 = 800 mm + 가변.

전원공급장치 (Power Supply)
입력 전원		AC220V, 1P/3P , 60 Hz
SCR	모델	LT-2030A	LT-2050A	LT-2075A	LT-2030A	LT-2050A
	용량 (A)	30A	50A	75A	30A / 30A	50A / 50A
	수량 (Ea)	4	3	8	3/3	3/3
모듈 존 제어		○	○	○	○	○
가열 존 제어		1 Zone	1 Zone	1 Zone	3 Zone	3 Zone
제어 인터 페이스	제어신호 (External a Unit)	PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점)
		램프 On 신호
		램프 Off 신호
		출력 제어 신호 (0 ~ 100%)
	상태신호 (Unit a External)	램프 점등 신호
		램프 점등실패 신호
		냉각팬 에러 신호
		과열 경보 신호
		과전류 신호
운용 모드		자동 / 수동
HMI (Human Machine Interface)		터치스크린					선택사양
사이즈		TBA	TBA	TBA	TBA	TBA
외함 재질		Stainless Steel or Steel					선택사양
중량		TBA	TBA	TBA	TBA	TBA
방폭 구조 (선택사양)		TBD	TBD	TBD	TBD	TBD	선택사양

※ 비고
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다.
2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다.

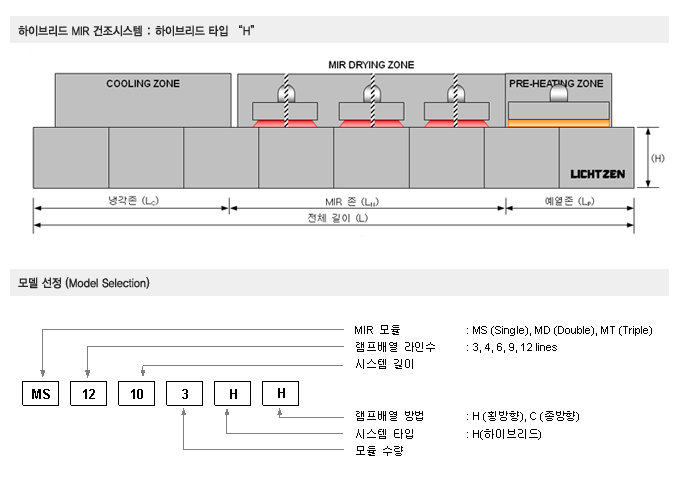

항목		모 델 (사이즈)
항목		MS 9158 H	MD 6158 H	MS 12103 H	MS 24156 H	Remark
시스템 (System)
시스템 사이즈	길이 (L) mm	15000	15000	10000	13000
	폭 (W) mm	1370	2120	1300	1300	챔버형 기준
	높이 (H) mm	1350	1350	1350	1350
	컨베이어 높이 (Hc) mm	800	800	800	800
모듈 높이 조절 장치		선택사양	선택사양	선택사양	선택사양
컨베이어 속도 (m/min)		0 ~ 5	0 ~ 5	0 ~ 5	0 ~ 5
컨베이어 재질		테프론 / SUS	테프론 / SUS	테프론 / SUS	테프론 / SUS	메쉬 타입
컨베이어 센터 조정장치		선택사양	선택사양	선택사양	선택사양
흡착 시스템		선택사양	선택사양	선택사양	선택사양
정전기 제거장치		선택사양	선택사양	선택사양	선택사양
MIR 건조존 (MIR Drying Zone)
건조존 길이 (LM) mm		8000	8000	5000	5000
모듈 수량		8	8	3	6
모듈 타입	모델	MS9-19	MD6-25	MS12-13	MS24-25
	길이 (L) mm	1070	1820	1000	1000
	폭 (W) mm	900	900	500	500
	높이 (H) mm	350	350	350	350
램프 배열 방법		횡	횡	종	종
하우징 재질 (SUS / Steel)		○	○	○	○
유효 건조폭 (mm)		600	1300	800	800
MIR 램프	발광장 (mm)	700	700	350	350
	전장 (mm)	850	850	500	500
	램프 용량 (W)	2100	2100	1050	1050
	Wattage / Cm (W/Cm)	30 W/Cm
	램프 전압 (V)	110	110	55	55
모듈 용량	램프 수량 (EA)	9	12	12	24
	모듈 용량 (kW)	18.9	25.2	12.6	25.2
	입력 전원	220V, 3P	220V, 3P	220V, 3P	220V, 3P
배기		○	○	○	○
냉각 (공냉)		○	○	○	○
리플렉터 (SUS / 알루미늄)		○	○	○	○
방폭구조 (선택사양)		TBD	TBD	TBD	TBD

예열 존 (Pre-Heating Zone)
예열 존 길이 (LP) mm	2000	2000	2000	2000
히터 타입 (MIR / Hot Air)	○	○	○	○	선택사양
목표 온도	80 ℃	80 ℃	80 ℃	80 ℃	Adjustable

냉각 존 (Cooling Zone)
냉각 존 길이 (LC) mm	5000	5000	3000	5000
냉각 방식	Air / Cooled Air	Air / Cooled Air	Air / Cooled Air	Air / Cooled Air
목표 온도	40 ℃	40 ℃	40 ℃	40 ℃

전원공급장치 (Power Supply)
입력 전원		AC220V, 1P/3P, 60 Hz
SCR	모델	LT-2075A	LT-2050A	LT-2030A	LT-2050A
	용량 (A)	75A	50A	30A / 30A	50A / 50A
	수량 (Ea)	8	16	6	6
모듈 존별 제어		○	○	○	○
가열 존 제어		8 Zone	8 Zone	3 Zone	6 Zone
제어 인터 페이스	제어신호 (External a Unit)	PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점)
		램프 On 신호
		램프 Off 신호
		출력 제어 신호 (0 ~ 100%)
	감시신호 (Unit a External)	램프 점등 신호
		램프 점등실패 신호
		냉각팬 에러 신호
		과열 경보 신호
		과전류 신호
운용 모드		자동 / 수동
HMI (Human Machine Interface)		터치스크린				선택사양
사이즈		TBA		TBA	TBA
외함 재질		Stainless Steel or Steel				선택사양
중량		TBA		TBA	TBA
방폭구조 (선택사양)		TBD		TBD	TBD	선택사양
