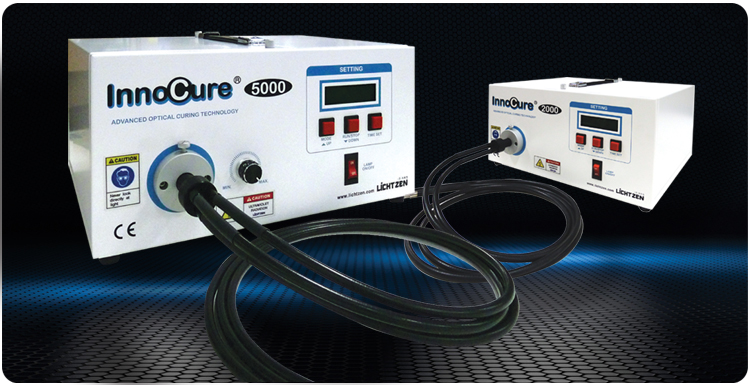

이노큐어 2000 & 5000

장비사업부 SPOT UV
특징
부분적으로 높은 UV 강도가 요구되는 분야에 적합
라이트가이드를 이용한 조사장치로 국부적인 특정 조사부위의 UV 강도를 집중시켜 경화시간 단축
두꺼운 접착제 / 점착제에 대해 신속 경화 기능
마이크로프로세서 제어
PLC 인터페이스
고밀도 / 고역률
컴팩트한 디자인
UV 램프 사용시간 적산 기능
UV 램프 ON/OFf 회수 적산 기능
작업모드 기억 및 자동 복귀 기능
발판스위치에 의한 셔터식 개폐 기능
MANUAL / AUTO / PULSE MODE 기능
LCD 디스플레이
램프 교체 용이
경제적이고 합리적인 가격
CE 인증

적용
칩 본딩, 광학부품의 접착, 스크린 인쇄의 국부 경화
전자부품 고정, 유리부품 접착 (시계, 렌즈 등)
코일 권선의 마감처리(본딩), 액정의 접착 씰
전기 재료의 보호 코팅(Potting & Encapsulating)접합
광섬유, 금속 및 플라스틱 등 접착
열에 약한 재질의 접착, 의료기기 부품 접착
기타 다양한 국부 경화를 필요로 하는 곳

시스템 사양
MODEL INNO-CURE 2000 INNO-CURE 5000 REMARKS
입력사항

220VAC, 50/60Hz



입력전력 100W 200W
UV Lamp Mercury Short Arc Lamp
램프용량 80W 100W
램프수명 2,000HR 2,000HR
UV 강도 Approx.2,000mW/㎠ Approx.5,000mW/㎠ @365nm[peak]
총 UV 에너지 Approx.3,000mW/㎠ Approx.7,000mW/㎠ 250~450nm
강도 조절 불가 조광판에 의한 수동제어
전원장치 전자식 안정기
제어방식 마이크로 프로세서
워밍업 대기시간 2분
운용모드   Auto Mode : 설정된 조사시간에 의한 셔터 제어
  Manual Mode : 수동에 의한 셔터 제어
  Pulse Mode : 설정된 조사시간과 인터벌에 의한 주기적인 셔터 제어
표준사양
모드조정   Auto Mode -> Manual Mode -> Pluse Mode -> Operating Time ->
  Turn On Time, Timer Set Mode

발판 스위치 Shutter Open
/ Close
라이트 가이드 Liquid Light Guide Type
1분기(Branch)×5mm(φ)×1,000mm(L) Standard
2분기(Branch)×5mm(φ)×1,000mm(L) Option
3분기(Branch)×5mm(φ)×1,000mm(L)
4분기(Branch)×5mm(φ)×1,000mm(L)
그 외 사양 주문 제작 가능
안전 제품 커버 오픈, 동작 중 과열시 자동 전원 차단 기능
제품크기 250(W)×275(D)×180(H)mm 210(W)×300(D)×300(H)mm
제품무게 6.0kgs 8.4kgs

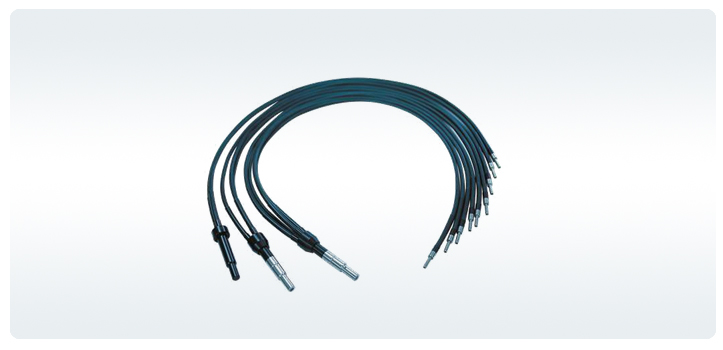

라이트 가이드
MODEL 분기수 세부사양
LS13-1000 1 3mm(Φ)×1,000mm(L) Liquid Light Guide
LS13-1500 3mm(Φ)×1,500mm(L) Liquid Light Guide
LS13-2000 3mm(Φ)×2,000mm(L) Liquid Light Guide
LS15-1000 5mm(Φ)×1,000mm(L) Liquid Light Guide
LS15-1500 5mm(Φ)×1,500mm(L) Liquid Light Guide
LS15-2000 5mm(Φ)×2,000mm(L) Liquid Light Guide
LS18-1000 8mm(Φ)×1,000mm(L) Liquid Light Guide
LS18-1500 8mm(Φ)×1,500mm(L) Liquid Light Guide
LS18-2000 8mm(Φ)×2,000mm(L) Liquid Light Guide
LS23-1000 2 3mm(Φ)×1,000mm(L) Liquid Light Guide
LS23-1500 3mm(Φ)×1,500mm(L) Liquid Light Guide
LS23-2000 3mm(Φ)×2,000mm(L) Liquid Light Guide
LS33-1000 3 3mm(Φ)×1,000mm(L) Liquid Light Guide
LS33-1500 3mm(Φ)×1,500mm(L) Liquid Light Guide
LS33-2000 3mm(Φ)×2,000mm(L) Liquid Light Guide
LS43-1000 4 3mm(Φ)×1,000mm(L) Liquid Light Guide
LS43-1500 3mm(Φ)×1,500mm(L) Liquid Light Guide
LS43-2000 3mm(Φ)×2,000mm(L) Liquid Light Guide
